Questão 2064122

Tecnologia da Informação · 2017

Questão

ID 2064122

Disciplina: Tecnologia da Informação

Assunto: Diagramas Comportamentais

Ano: 2017 Banca: CEV UFMT - Coordenadoria de Concurso e Exames Vestibulares Órgão: Prefeitura Municipal de Cáceres

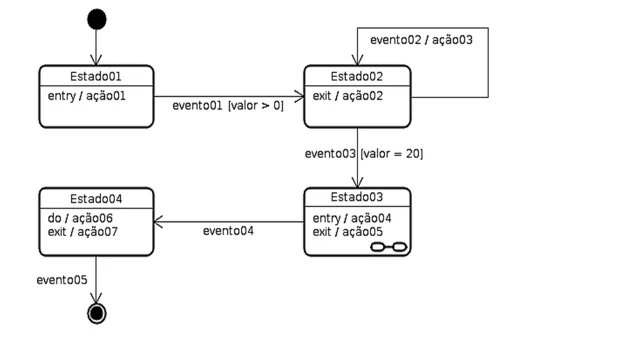

Considere as notações da linguagem de modelagem UML (Linguagem de Modelagem Unificada) e mais especificamente o diagrama de Máquina de Estado fornecido.

Sobre as notações da UML e o diagrama, assinale a afirmativa INCORRETA.

Alternativa A:
As condições de guarda das transições entre estados são avaliadas antes que os eventos ocorram, visto que o evento de transição somente pode ocorrer caso a condição de guarda seja satisfeita.
Alternativa B:
Os valores entre colchetes nas transições entre estados representam condições de guarda da transição.
Alternativa C:
As ações entry, do e exit são internas a cada estado.
Alternativa D:
A ação entry ocorre na entrada do estado, a ação do ocorre continuamente enquanto estiver no estado e a ação exit ocorre na saída do estado.
