ATENÇÃO: o enunciado a seguir refere-se às duas próximas questões. A figura a seguir apresenta parte do diagrama vertical da instalação de água fria de uma residência unifamiliar. As tabelas a seguir relacionam o peso de contribuição a cada aparelho apresentado na instalação hidráulica. Aparelho Legenda Peso Lavatório Lv 0,5 Chuveiro Ch 0,5 Ducha higiênica D 0,1 Vaso sanitário (válvula) VS 40 Vaso sanitário (caixa) VSC 0,3 Banheira B 1,0 Tanque T 1,0 Pia P 0,7 Máquina de lavar roupa MLR 1,0 Soma dos pesos Diâmetro 0,1 a 0,4 15mm 0,5 a 3,3 20mm 3,4 a 14,7 25mm 14,8 a 45,0 32mm 45,0 a 108,0 40mm Considerando também o diagrama apresentado, o diâmetro da coluna AF-1 é de

Questão 2062969

Engenharia Civil · 2022

ID 2062969

Disciplina: Engenharia Civil

Assunto: Instalações Prediais de Água Fria

Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Científica do Amapá

ATENÇÃO: o enunciado a seguir refere-se às duas próximas questões.

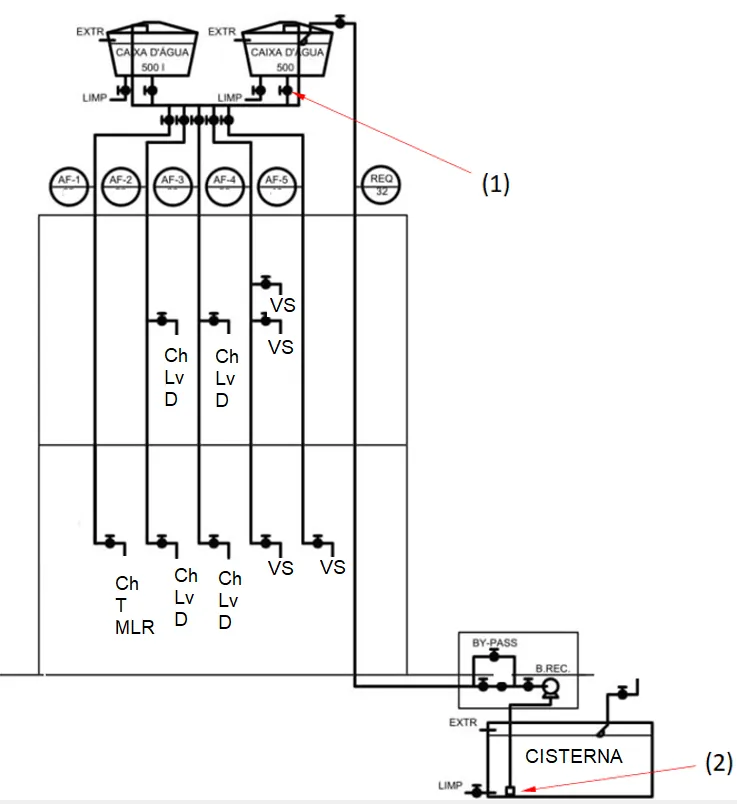

A figura a seguir apresenta parte do diagrama vertical da instalação de água fria de uma residência unifamiliar.

As tabelas a seguir relacionam o peso de contribuição a cada aparelho apresentado na instalação hidráulica.

Considerando também o diagrama apresentado, o diâmetro da coluna AF-1 é de
