Questão
ID 2062015Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2016 Banca: COPESE UFPI - Comissão permanente de Seleção da Universidade Federal do Piauí Órgão: Universidade Federal do Piauí

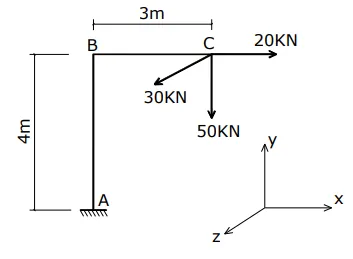

A figura 2 apresenta o quadro ABC engastado em A e livre em C, submetido a uma força aplicada na sua extremidade em balanço, cujas componentes nos eixos globais representados na figura valem Fx=20kN, Fy=-50kN e Fz=30kN. Com relação aos esforços atuantes no quadro no engaste, e considerando um sistema de eixos paralelo aos eixos globais apresentados na figura 2, é CORRETO afirmar:
Figura 2 – Quadro engastado
