Questão 2056670

Considere as informações apresentadas na Figura 8, para responder às questões 39 e 40.

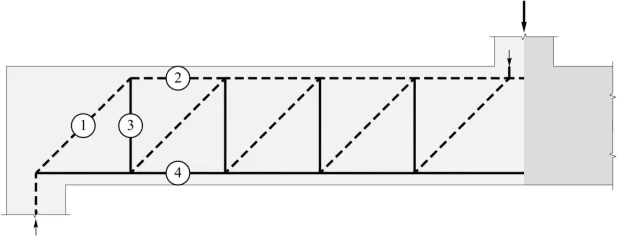

A Figura 8 ilustra um modelo com analogia de treliça aplicado a uma viga de concreto sob ação de uma carga concentrada transmitida por um pilar. A analogia de treliça assume que o fluxo de tensões em um elemento estrutural de concreto fissurado pode ser representado pelo fluxo de forças em um sistema de treliça.

Figura 8

Assinale a alternativa que indica de forma correta as forças axiais atuantes nas Barras 1, 2, 3 e 4.
