Questão 2054541

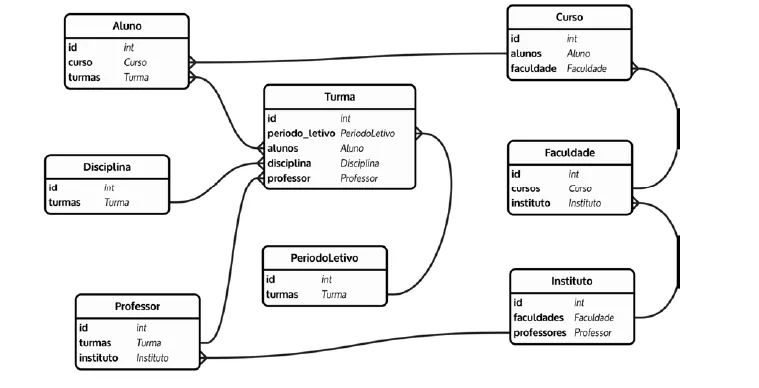

Considere o diagrama Entidade Relacionamento (ER) fornecido a seguir representando o domínio de informações associado à Gestão Acadêmica Universitária.

Considere também a reprodução do script MySQL automaticamente gerado a partir de uma ferramenta CASE apresentado nos quadros a seguir.

/* Início – 44ª questão */

CREATE TABLE `instituto` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT

);

CREATE TABLE `faculdade` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`instituto` INTEGER NOT NULL

);

CREATE INDEX `idx_faculdade__instituto` ON `faculdade` (`instituto`);

ALTER TABLE `faculdade` ADD CONSTRAINT `fk_faculdade__instituto` FOREIGN KEY

(`instituto`) REFERENCES `instituto` (`id`);

CREATE TABLE `curso` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`faculdade` INTEGER NOT NULL

);

CREATE INDEX `idx_curso__faculdade` ON `curso` (`faculdade`);

ALTER TABLE `curso` ADD CONSTRAINT `fk_curso__faculdade` FOREIGN KEY (`faculdade`)

REFERENCES `faculdade` (`id`);

CREATE TABLE `aluno` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`curso` INTEGER NOT NULL

);

CREATE INDEX `idx_aluno__curso` ON `aluno` (`curso`);

ALTER TABLE `aluno` ADD CONSTRAINT `fk_aluno__curso` FOREIGN KEY (`curso`)

REFERENCES `curso` (`id`);

CREATE TABLE `professor` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`instituto` INTEGER NOT NULL

);

CREATE INDEX `idx_professor__instituto` ON `professor` (`instituto`);

ALTER TABLE `professor` ADD CONSTRAINT `fk_professor__instituto` FOREIGN KEY

(`instituto`) REFERENCES `instituto` (`id`);

CREATE TABLE `turma` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`professor` INTEGER NOT NULL

);

CREATE INDEX `idx_turma__professor` ON `turma` (`professor`);

ALTER TABLE `turma` ADD CONSTRAINT `fk_turma__professor` FOREIGN KEY (`professor`)

REFERENCES `professor` (`id`);

/* Continuação – 44ª questão*/

CREATE TABLE `aluno_turmas` (

`aluno` INTEGER NOT NULL,

`turma` INTEGER NOT NULL,

CONSTRAINT `pk_aluno_turmas` PRIMARY KEY (`aluno`, `turma`)

);

CREATE INDEX `idx_aluno_turmas` ON `aluno_turmas` (`turma`);

ALTER TABLE `aluno_turmas` ADD CONSTRAINT `fk_aluno_turmas__aluno` FOREIGN KEY

(`aluno`) REFERENCES `aluno` (`id`);

ALTER TABLE `aluno_turmas` ADD CONSTRAINT `fk_aluno_turmas__turma` FOREIGN KEY

(`turma`) REFERENCES `turma` (`id`);

CREATE TABLE `disciplina` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`turma` INTEGER NOT NULL

);

CREATE INDEX `idx_disciplina__turma` ON `disciplina` (`turma`);

ALTER TABLE `disciplina` ADD CONSTRAINT `fk_disciplina__turma` FOREIGN KEY

(`turma`) REFERENCES `turma` (`id`);

CREATE TABLE `periodoletivo` (

`id` INTEGER PRIMARY KEY AUTO_INCREMENT,

`turma` INTEGER NOT NULL

);

CREATE INDEX `idx_periodoletivo__turma` ON `periodoletivo` (`turma`);

ALTER TABLE `periodoletivo` ADD CONSTRAINT `fk_periodoletivo__turma` FOREIGN KEY

(`turma`) REFERENCES `turma` (`id`)

Quanto ao diagrama e ao código apresentados, é correto afirmar:
