Questão 2050969

A fabricação de peças requer a indicação de graus de acabamento superficial, quando necessário, de forma a atender exigências de projeto de sistemas mecânicos, de acordo com a norma brasileira NBR 8404:1984. A imagem mostra um exemplo de desenho técnico com símbolos que indicam a característica principal da rugosidade. Esses símbolos indicam a remoção de material no processo de fabricação e o desvio médio aritmético (Ra), expresso em mícrons (µm). O símbolo realçado com o círculo com linha tracejada dupla refere-se a uma superfície com uma rugosidade de um valor máximo

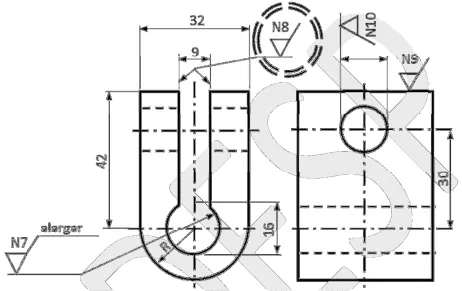

Figura - Exemplo de aplicação dos símbolos
