Questão 2050646

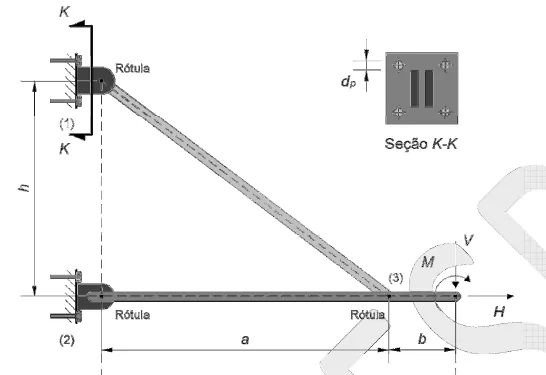

A treliça isostática apresentada na figura a seguir é solicitada pelas cargas V, H e M. Admitindo-se que essa treliça atenda aos conceitos de treliça ideal, calcular a tensão de cisalhamento τ em um parafuso do apoio (1), ver seção K-K. Adotar o parafuso com diâmetro d_p.
