Questão 2049946

Arquitetura · 2016

Questão

ID 2049946

Disciplina: Arquitetura

Assunto: CAD

Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Assembleia Legislativa de Mato Grosso do Sul

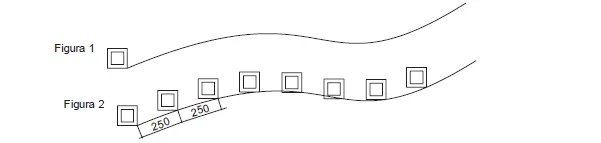

Considere as figuras abaixo.

No programa AutoCAD, versão posterior a 2012, são comandos necessários à execução da Figura 2, a partir dos elementos propostos na Figura 1:

Alternativa A: Array, clicar no objeto a ser multiplicado, clicar na curva ou caminho, selecionar Polar, selecionar Tangent e No, configurar
Items e distância valor 250, número de Items 7.
Alternativa B: Array, clicar no objeto a ser multiplicado, selecionar Rectangular, clicar na curva ou caminho, selecionar Associative sim,
configurar Items e configurar distância valor 8, número de Items 250.
Alternativa C: Array, clicar no objeto a ser multiplicado, selecionar Path, clicar na curva ou caminho, selecionar Align Items e No,
configurar Items e distância valor 250, número de Items 8.
Alternativa D: Array, clicar na curva ou caminho, selecionar Path, clicar no objeto a ser multiplicado, selecionar Align Items e Yes,
configurar Items e distância valor 250, número de Items 9.
Alternativa E: Copy, clicar no objeto a ser multiplicado, selecionar Polar, clicar na curva ou caminho, selecionar Direction e No, configurar
Items e distância valor 250, número de Items 8.
