Questão 2042595

Instrução: Considere os dados a seguir para responder às questões 78 e 79.

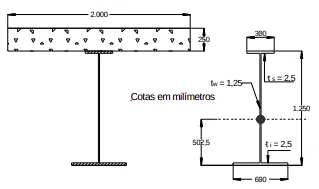

A viga mista de aço e concreto de alma cheia representada é formada com perfil de aço monossimétrico soldado e mesa de concreto ligada ao perfil de modo a ter interação completa. As propriedades geométricas e mecânicas estão apresentadas a seguir.

Dados: a) espessuras das mesas = 25 mm; b) espessura da alma = 12,5mm; c) módulo de elasticidade do aço Es = 200.000 MPa; d) área bruta do perfil = 375 cm2 ; e) posição do centro geométrico do perfil medido da base = 50,25 cm; f) módulo de deformação do concreto Ec = 25.200 MPa.

A rigidez em torno do eixo baricêntrico horizontal da seção composta, em cm⁴ , é:
