Questão 2041691

Engenharia Civil · 2016

Questão

ID 2041691

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2016 Banca: FUNIVERSA Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amapá

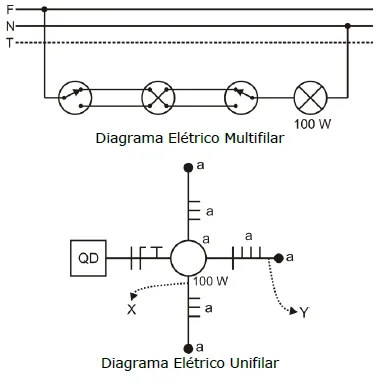

A figura acima ilustra um diagrama elétrico multifilar de uma instalação constituída de três interruptores que acionam uma lâmpada e seu respectivo diagrama elétrico unifilar, o qual precisa de correções. A respeito das correções necessárias para a correta representação do circuito, assinale a alternativa correta.

Alternativa A:
No eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir 4 retornos.
Alternativa B:
No eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir 4 retornos.
Alternativa C:
No eletroduto X deveriam existir uma fase e dois retornos, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
Alternativa D:
No eletroduto X deveriam existir uma fase, um neutro e um retorno, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
Alternativa E:
A representação do X está correta, enquanto que no eletroduto Y deveriam existir uma fase, um neutro e dois retornos.
