Questão 2040414 de Engenharia Civil - VUNESP 2022

Questão

ID 2040414

Disciplina: Engenharia Civil

Assunto: Instalações Elétricas

Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Docas da Paraíba

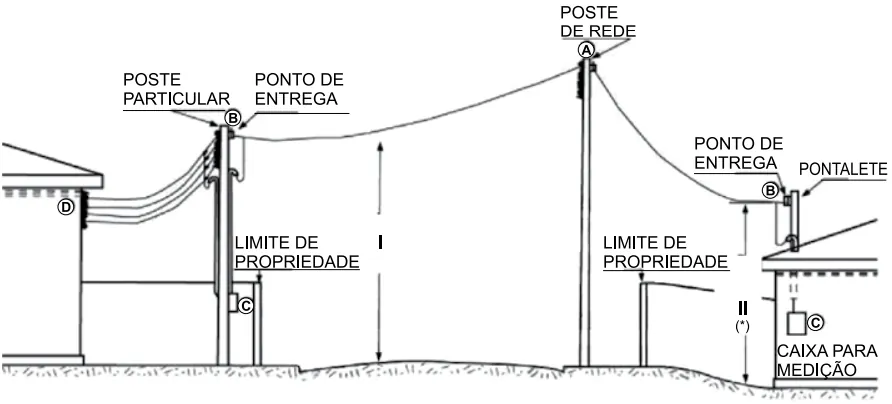

Considere a figura a seguir, sobre o fornecimento de energia a edificações individuais em tensão secundária.

Alturas mínimas e componentes da entrada de serviço

(ABNT)

As ferragens e acessórios dos padrões destinados à fixação e sustentação dos condutores do ramal de ligação da concessionária devem ser instalados de forma a garantir as distâncias mínimas entre condutores e o solo. Os componentes identificados na figura e as alturas mínimas I e II são, respectivamente,

Alternativa A:
AB – ramal de entrada; BC – ramal de ligação; AC – entrada de serviço; CD – saída aérea (ligação interna do consumidor); I – 4,50 m mínimo; II – 2,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 4,50 m mínimo).
Alternativa B:
AB – ramal de ligação; BC – ramal de entrada; AC – entrada de serviço; CD – saída aérea (ligação interna do consumidor); I – 5,50 m mínimo; II – 3,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 4,50 m mínimo).
Alternativa C:
AB – ramal de ligação; BC – saída aérea (ligação interna do consumidor; AC – entrada de serviço; CD – ramal de entrada; I – 7,50 m mínimo; II – 5,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 7,50 m mínimo).
Alternativa D:
AB – saída aérea (ligação interna do consumidor); BC – ramal de entrada; AC – entrada de serviço; CD – ramal de ligação; I – 3,50 m mínimo; II – 3,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 5,50 m mínimo).
Alternativa E:
AB – entrada de serviço; BC – ramal de entrada; AC – saída aérea (ligação interna do consumidor); CD – ramal de ligação saída aérea (ligação interna do consumidor); I – 3,50 m mínimo; II – 2,50 m mínimo (*local de passagem de veículos – entradas particulares: II – 3,50 m mínimo).
