Questão 2039783

Tecnologia da Informação · 2017

Questão

ID 2039783

Disciplina: Tecnologia da Informação

Assunto: Notação Idef1x

Ano: 2017 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Rio de Janeiro

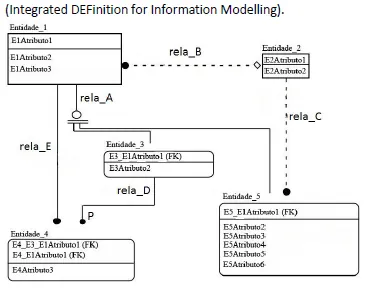

Observe a figura a seguir, que representa um Modelo de Entidades e Relacionamentos utilizando a notação IDEF1X (Integrated DEFinition for Information Modelling).

Com base na sintaxe da notação utilizada no modelo, é correto afirmar que: (A) "Entidade_

Alternativa A: "Entidade_1" é uma entidade dependente;
Alternativa B: "rela_A" indica que o conjunto de entidades que representam um subtipo ou subclassificação da "Entidade_1" está incompleto;
Alternativa C: "rela_C" é um relacionamento onde cada instância da entidade filho está relacionada a zero ou a uma instância da entidade pai;
Alternativa D: "rela_D" indica que "Entidade_3" se relaciona com uma ou mais "Entidade_4";
Alternativa E: "rela_B" é um relacionamento onde cada instância da entidade filho está relacionada a uma ou mais instâncias da entidade pai.
