Questão
ID 2038678Disciplina: Arquitetura
Assunto: Desenho Técnico
Ano: 2017 Banca: UFSB - Universidade Federal do Sul da Bahia Órgão: Universidade Federal do Sul da Bahia

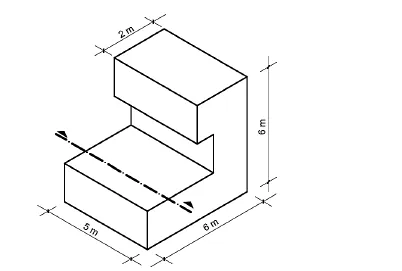

A peça abaixo é confeccionada em concreto simples e a linha do corte está posicionada a 1 m do início da peça.
Assinale a alternativa que ilustra a representação correta do Corte (1) e da Seção (2) da peça.
