Questão
ID 2035625Disciplina: Engenharia Civil
Assunto: Curva S
Ano: 2016 Banca: FGV - Fundação Getúlio Vargas Órgão: Prefeitura Municipal de Paulínia
Um engenheiro a partir do quadro de cálculo efetivo de mão de obra e do cronograma do projeto elaborou o cronograma de mão de obra (MO) mostrado a seguir.
Categoria de MO | Número de Homens utilizados (período de tempo em dias) | ||||||
1º dia | 2º dia | 3º dia | 4º dia | 5º dia | 6º dia | 7º dia | |
Carpinteiro | 4 | 5 | 12 | 16 | 15 | 7 | 3 |
Ajudante de carpinteiro | 1 | 5 | 10 | 14 | 7 | 2 | 1 |
Armador | - | 8 | 13 | 10 | 7 | - | - |
Ajudante de armador | - | 8 | 13 | 10 | 7 | - | - |
Pedreiro | - | 2 | 3 | 2 | 1 | 1 | - |
Auxiliar de pedreiro | - | 1 | 2 | 1 | 1 | 1 | - |
Servente | 8 | 12 | 16 | 20 | 14 | 8 | 6 |

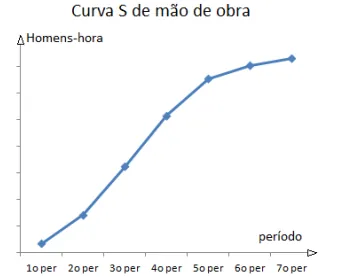

A partir desses dados foi desenvolvida uma curva S de mão de obra como a mostrada a seguir.
Sabendo que a cada período são trabalhadas 264 horas, o valor da ordenada da curva S de mão de obra é de
