Questão
ID 2019757Disciplina: Engenharia Civil
Assunto: Projeto e Execução de Barragens
Ano: 2012 Banca: FEMPERJ - Fundação Escola Superior do Ministério Público do Estado do RJ Órgão: Tribunal de Contas do Rio de Janeiro

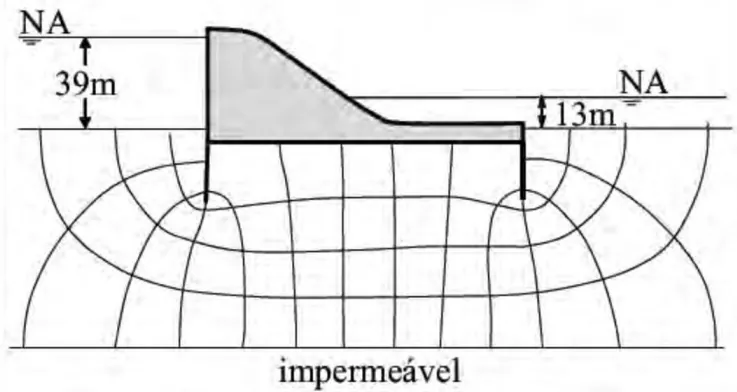

O desenho abaixo apresenta a seção transversal de uma barragem de concreto com uma cortina de vedação a montante e outra a jusante.
Nota: Considere números inteiros para canais de fluxo e intervalos de perda de carga.
Considerando a rede de fluxo apresentada, e sabendo que a permeabilidade do material de fundação é igual a 10-5cm/s, o valor da vazão por metro linear que percola pela fundação da barragem é de:
