Questão 2019751

Engenharia Civil · 2012

Questão

ID 2019751

Disciplina: Engenharia Civil

Assunto: Vigas

Ano: 2012 Banca: FEMPERJ - Fundação Escola Superior do Ministério Público do Estado do RJ Órgão: Tribunal de Contas do Rio de Janeiro

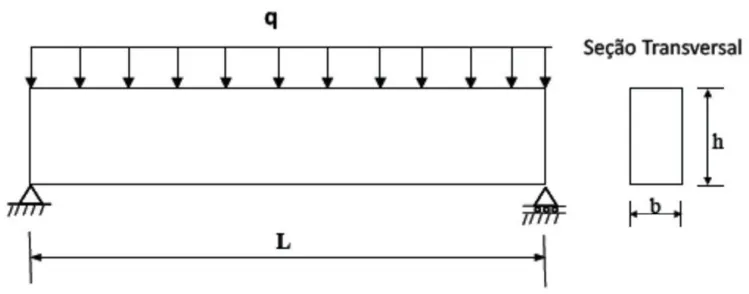

Necessita-se fazer a verificação quanto à segurança estrutural da viga bi-apoiada mostrada na figura abaixo, que tem seção transversal retangular de lados b e h e está submetida a uma carga uniformemente distribuída q. Indique as máximas tensões de tração (σ_t) e de compressão (σ_c) devido ao momento fletor, enfatizando os pontos de atuação das requeridas tensões:

Alternativa A:
\(σ_t=\frac{5qL^2}{2bh^2}\) \(σ_c=\frac{5qL^2}{2bh^2}\) no bordo superior da seção do meio vão;
Alternativa B:
\(σ_t=\frac{3qL^2}{4bh^2}\) no bordo inferior \(σ_c=-\frac{3qL^2}{4bh^2}\) no bordo superior da seção do meio vão;
Alternativa C:
\(σ_t=\frac{3qL^2}{2bh^2}\) no bordo inferior \(σ_c=-\frac{3qL^2}{2bh^2}\) no bordo superior da seção do meio vão;
Alternativa D:
\(σ_t=\frac{5qL^2}{2bh^2}\) no bordo inferior \(σ_c=-\frac{5qL^2}{2bh^2}\) no bordo superior da seção do meio vão;
Alternativa E:
\(σ_t=\frac{3qL^2}{4bh^2}\) no bordo inferior \(σ_c=-\frac{53L^2}{4bh^2}\) no bordo superior da seção do meio vão;
