Questão
ID 2017616Disciplina: Tecnologia da Informação
Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO
Ano: 2023 Banca: Instituto Verbena Órgão: Ministério Público do Estado do Acre

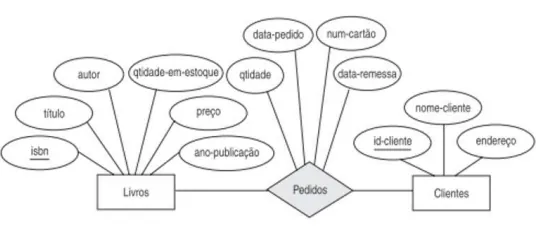

Observe o modelo ER na imagem a seguir.
Retirada de: Ramakrishnan, R., & Gehrke, J. (2011). Sistemas de gerenciamento de
banco de dados. MGH Editora. Tradução da 3a edição. Página 42.
Ao analisar a imagem, pode-se perceber a presença de vários elementos gráficos, dentre eles:
