Questão
ID 2016976Disciplina: Engenharia Civil
Assunto: Análise Estrutural (Métodos e Combinação de Ações)
Ano: 2013 Banca: FMP Concursos Órgão: Ministério Público do Estado do Acre
Das afirmativas abaixo identifique qual ou quais são VERDADEIRAS:
I. Vínculos são elementos que impedem o deslocamento de pontos das peças, introduzindo esforços nesses pontos correspondentes aos deslocamentos impedidos. Os deslocamentos podem ser de translação ou de rotação. No plano, umcorpo rígido qualquer tem três graus de liberdade de movimento, o deslocamento em duas direções e rotação. A estrutura isostática é restringida e o número de incógnitas é igual ao número de equações de equilíbrio. A estrutura hiperestática é restringida e o número de incógnitas é maior que o número de equações de equilíbrio. A estrutura hipostática não é restringida ou o número de incógnitas é menor que o número de equações de equilíbrio.

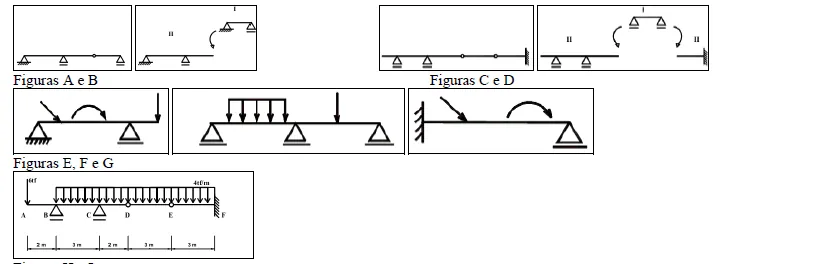

II. A análise estrutural indicado nas figura A B e C e D são iguais
III. O momento resultante no ponto F é de 36 tf/m.
IV. As figuras E, F G são respectivamente hipostática, hiperestática e isostática.
V. As figuras E, F G são respectivamente isostática, hipostática e hiperestática.
Estão corretas as afirmativas
