Questão 2014590

A figura e as informações abaixo referem-se à questão 32.

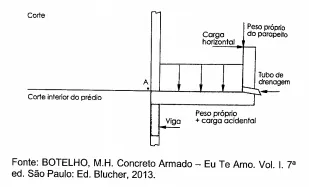

O esquema acima refere-se a um projeto de lajes em balanço - marquises, a partir dos seguintes dados:

• Espessura da laje igual a 8 cm;

• Carga horizontal (impacto) de 50 \(\frac{kgf}{m}\) atuando no topo do parapeito;

• Vão de marquise: 1,5 metro;

• Peso do parapeito, por metro de largura: 1,40 m (altura do parapeito) X 170 \(\frac{kgf}{m^2}\) = \(238\ \frac{kgf}{m}\) ;

• Peso específico do concreto armado: 2500 ;

• Revestimento da marquise: 50 \(\frac{kgf}{m^2}\)

• Carga acidental: 300 \(\frac{kgf}{m^2}\) ;

• Carga de água, admitindo uma excelente drenagem da marquise, ou que ela seja drenada na base (drenagem infinita): carga zero.

O momento fletor negativo em A, por metro de largura, corresponde, em kgf . m, a:
