Questão 2013339

As duas imagens a seguir reproduzidas sem escala são de desenhos elaborados conforme os padrões daqueles “que se apresentam aos órgãos públicos para a aprovação do projeto arquitetônico. Eles foram feitos em gráfica computacional por Patrícia Siqueira a partir dos estudos feitos pelo Arquiteto Gildo A. Montenegro”.

(Montenegro, 2001, p. 147.)

(Montenegro, 2001.)

(Montenegro, 2001.)

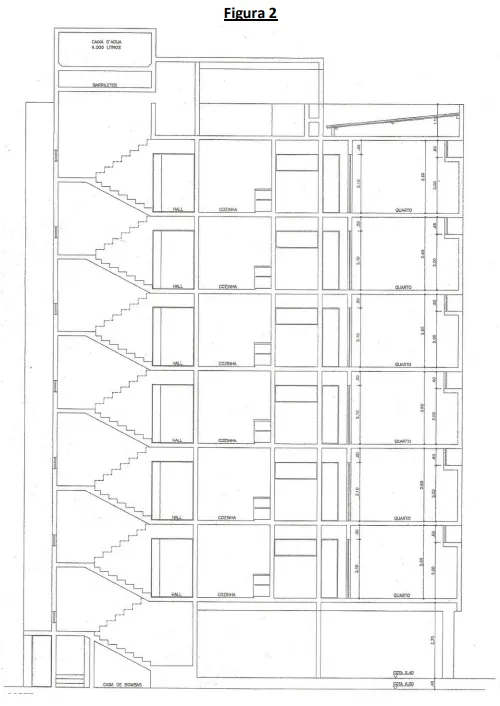

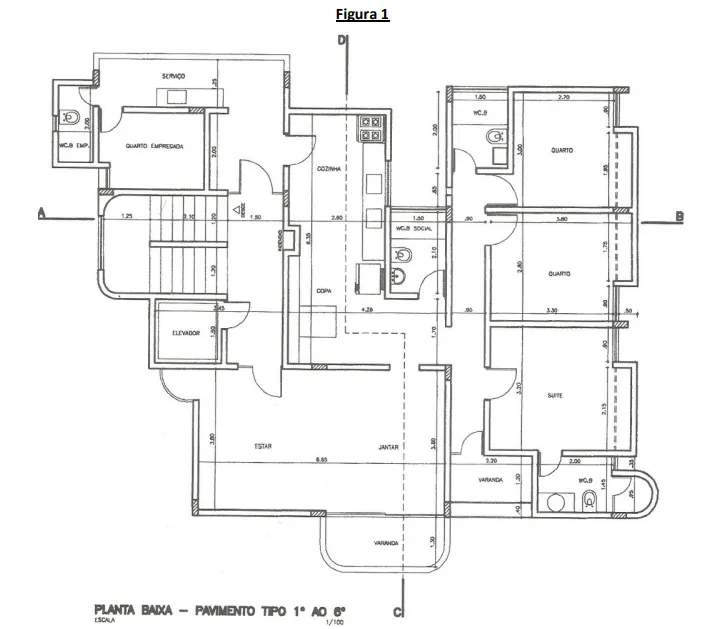

Como informado na própria imagem, a figura 1 corresponde à planta baixa do pavimento tipo 1º ao 6º andar de um edifício vertical residencial. Marque a alternativa que identifica corretamente a figura 2:
