Questão 2010007

Administração Geral · 2019

Questão

ID 2010007

Disciplina: Administração Geral

Assuntos: BPM, BPMN e CBOK

Ano: 2019 Banca: FCC - Fundação Carlos Chagas Órgão: Secretaria da Fazenda do Estado da Bahia

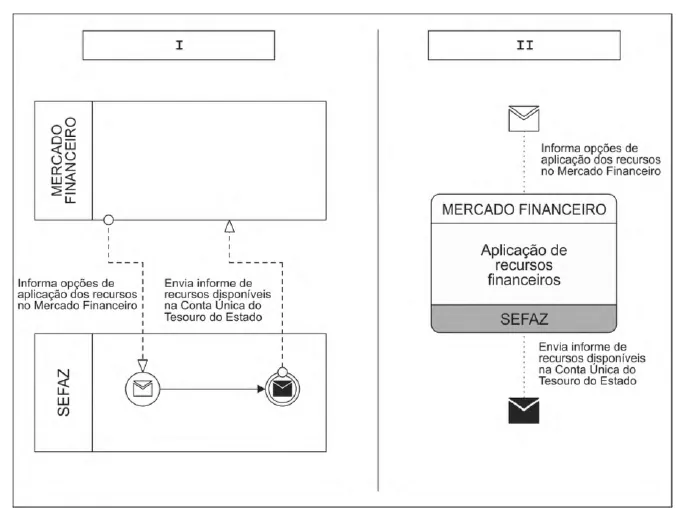

A figura a seguir utiliza a modelagem BPMN 2.0.

O diagrama do tipo

Alternativa A: I focaliza a forma como os participantes trocam mensagens, demonstrando a comunicação entre eles. É a representação
dos eventos e suas interações, representando o contrato de negócio de interação entre os participantes.
Alternativa B: I apresenta cada participante como um pool por ser um diagrama de orquestração; no diagrama I I , os participantes que
fazem parte da atividade de coreografia correspondem aos pools de diagramas do tipo I
Alternativa C: I I , diagrama de orquestração, é o mais conhecido e utilizado pela maioria das ferramentas de modelagem. Define o fluxo
das atividades do processo de uma organização. Em contraste, I define como os processos interagem uns com os outros.
Alternativa D: II modela o contrato de negócio, e o fluxo de mensagens mostra a comunicação entre os 3 participantes: recursos
disponíveis, conta única do tesouro do estado e opções do mercado financeiro.
Alternativa E: II evidencia a orquestração do trabalho realizado entre os eventos e a sequência das atividades do processo de negócio
