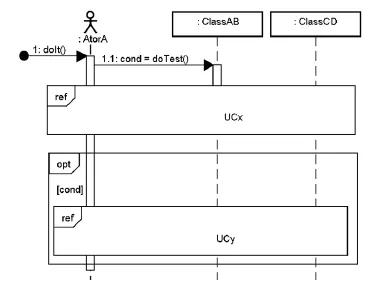

Considere o diagrama de sequência mostrado na figura abaixo, que detalha o caso de uso UCz e que referencia os diagramas de sequência que detalham os casos de uso UCx e UCy, por meio do elemento sintático ‘uso de interação’.

Com base nas informações contidas na modelagem, é correto afirmar:

Alternativa A: Existe uma relação de extensão entre UCz e UCy, isto é, UCy estende UCz.
Alternativa B: Existe uma relação de extensão entre UCz e UCx, isto é, UCx estende UCz.
Alternativa C: Existe uma relação de inclusão entre UCz e UCx, e uma relação de inclusão entre UCz e UCy, isto é, UCz inclui UCx e UCy.
Alternativa D: Existe uma relação de extensão entre UCz e UCx, e uma relação de extensão entre UCz e UCy, isto é, UCx e UCy estendem UCz.
Alternativa E: Existe uma relação de extensão entre UCz e UCx (isto é, UCx estende UCz) e uma relação de inclusão entre UCz e UCy (isto é, UCz inclui UCy).
