Questão 2006694 de Engenharia Mecânica - IESES 2017

Questão

ID 2006694

Disciplina: Engenharia Mecânica

Assunto: Ensaios Mecânicos e Tratamentos Térmicos

Ano: 2017 Banca: IESES - Instituto de Estudos Superiores do Extremo Sul Órgão: Instituto Geral de Perícias de Santa Catarina

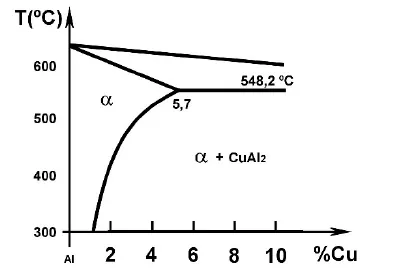

As ligas de alumínio podem apresentar resistência mecânica superior a outras ligas quando aplicado um tratamento térmico conveniente. Com a ajuda do diagrama de fase Al-Cu, escolha a alternativa que corresponda a um tratamento térmico de solubilização seguida de envelhecimento de uma liga de Al+4,0%Cu.

Alternativa A: A liga é aquecida a 120 ºC até que ocorra a
dissolução do cobre na matriz, sendo então resfriada
lentamente dentro do forno. Na sequência ela é
reaquecida a 540 ºC por várias horas tendo como
resultado o endurecimento devido à formação de
precipitados incoerentes com a matriz.
Alternativa B: A liga é aquecida a 540 ºC até que ocorra a
dissolução do cobre na matriz, sendo então resfriada
rapidamente em água. Na sequência ela é
reaquecida a 120 ºC por várias horas tendo como
resultado o endurecimento devido à formação de
precipitados coerentes com a matriz.
Alternativa C: A liga é aquecida a 540 ºC até que ocorra a
dissolução do cobre na matriz, sendo então resfriada
lentamente dentro do forno. Na sequência ela é
reaquecida a 120 ºC por várias horas tendo como
resultado o endurecimento devido à formação de
precipitados incoerentes com a matriz.
Alternativa D: A liga é aquecida a 120 ºC até que ocorra a
dissolução do cobre na matriz, sendo então resfriada
rapidamente em água. Na sequência ela é
reaquecida a 540 ºC por várias horas tendo como
resultado o endurecimento devido à formação de
precipitados coerentes com a matriz.

Estatísticas Cadernos

Questão 2006694

Continue estudando na plataforma
