Questão
ID 2002191Disciplina: Engenharia Mecânica
Assunto: Máquinas de Fluxo
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

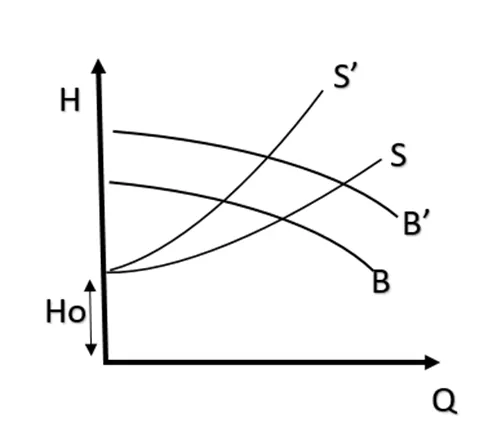

A figura mostra um gráfico de altura manométrica (H) por vazão (Q) de uma instalação de elevação de água. É mostrada a curva do sistema (S), uma variação dessa mesma curva (S’), a curva da bomba (B) e uma variação dessa mesma curva (B’).
Com base nessa figura avalie as afirmações seguintes e julgue como verdadeiras (V) ou falsas (F).
( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a variação da rotação da bomba.
( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionado com a mudança do rotor da bomba.
( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S’) pode estar relacionado com a variação da perda de carga.
A sequência correta é
