Questão 1992994

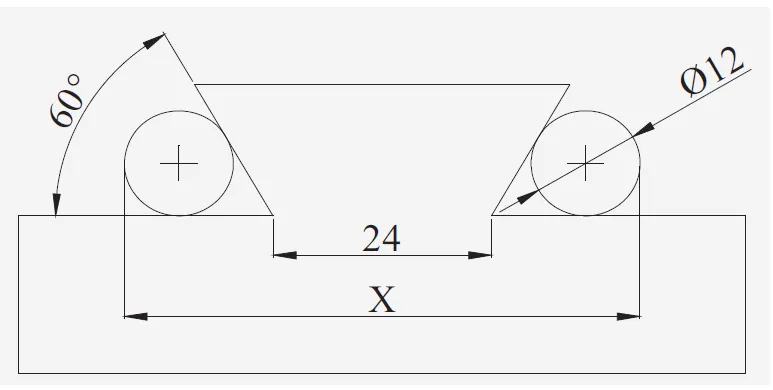

Após a fresagem do tipo de encaixe conhecido comumente como “rabo de andorinha”, representado na figura abaixo, é necessário inspecionar as cotas usinadas.

Para controlar a qualidade deste tipo de usinagem é necessário o seguinte:

• Utilizar dois roletes retificados e de diâmetros iguais colocados nos encaixes;

• Fazer o cálculo da distância entre esses dois roletes;

• Confrontar o valor medido com o valor calculado.

Analisando a figura acima com o desenho do tipo de encaixe mencionado e, considerando \(\sqrt{ }\) 2=1,414 e \(\sqrt{ }\) 3=1,732, o valor calculado da cota “X” em mm, representado com aproximação para duas casas decimais é:
