Questão 1988887

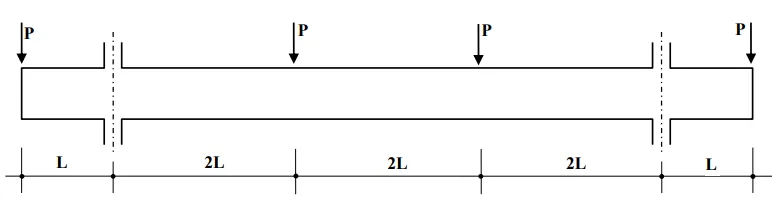

A viga de concreto armado mostrada em vista lateral na figura abaixo está submetida somente a 4 cargas concentradas de igual valor. Desconsidere o peso próprio da viga, os critérios de armadura mínima, armadura de montagem ou porta-estribos e a necessidade de comprimentos de ancoragem. Os pilares são considerados como apoios simples. No dimensionamento à flexão, todas as seções foram dimensionadas com armaduras simples (apenas armaduras tracionadas). Os estribos podem ser dispostos a 90º em relação ao eixo da viga ou inclinados a 45º.

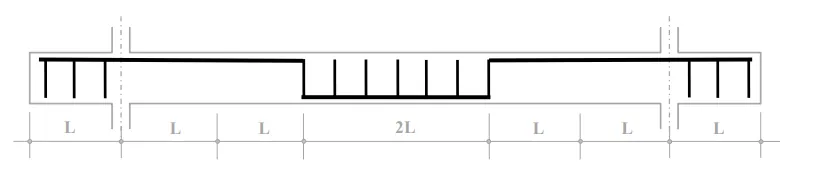

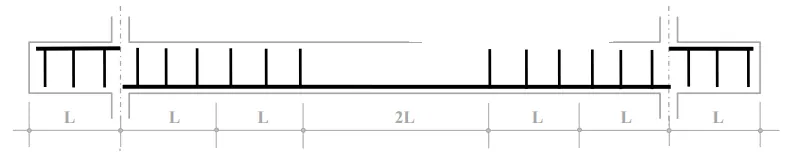

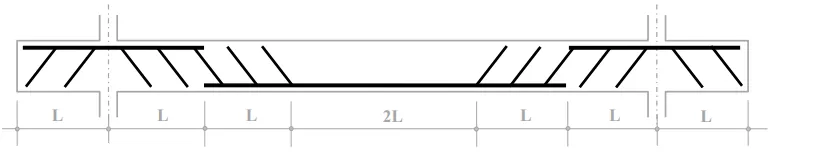

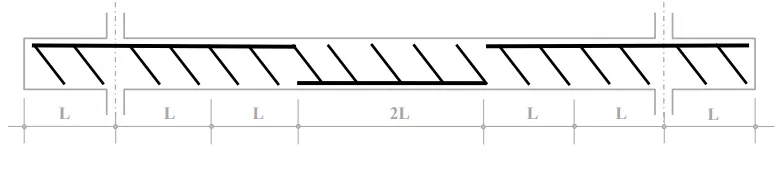

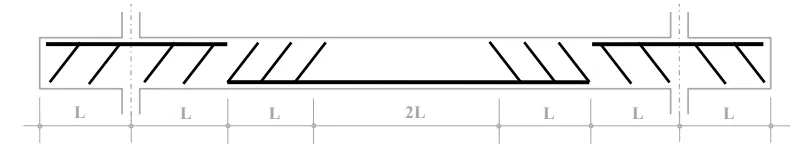

Dadas as condições elencadas acima, qual das alternativas abaixo corresponde à disposição de armaduras necessárias para o dimensionamento ao esforço cortante e ao momento fletor?
