ID 1988882Disciplina: Engenharia Civil
Assunto: NBR 6118 – Projeto de Estruturas de Concreto – Procedimento
Ano: 2022 Banca: FAURGS - Fundação de Apoio da Universidade Federal do Rio Grande do Sul Órgão: Secretaria da Saúde do Rio Grande do Sul

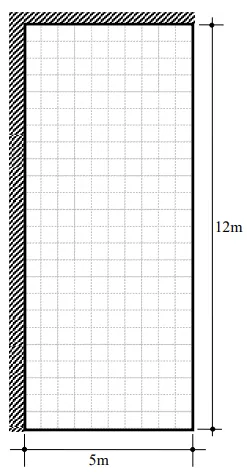

A laje de concreto armado retangular de dimensões 5 m x 12 m, representada em planta baixa na figura, está engastada ao longo dos bordos superior e esquerdo e simplesmente apoiada ao longo dos bordos inferior e direito, e está submetida a uma carga total uniformemente distribuída de 6 kN/m2.
A tangente de 60º corresponde aproximadamente a 5/3.
-
-
As reações dos bordos da laje, calculadas com o modelo de charneiras plásticas, aproximadas por retas inclinadas a partir dos vértices, com os ângulos de 30o, 45o, 60o ou 90o, conforme item 14.7.6.1 da ABNT NBR 6118:2014, respectivamente para os bordos esquerdo, superior, direito e inferior, são
