A figura abaixo refere-se às questões (34) e (35)

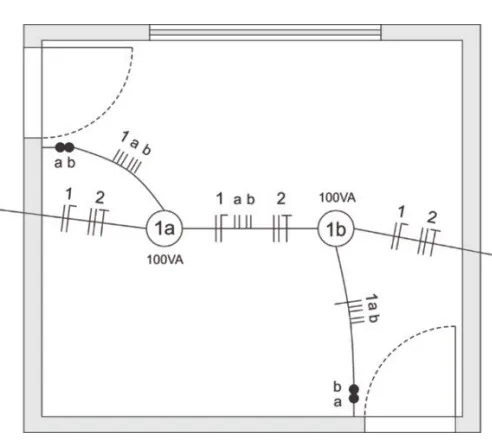

A figura demonstra o croqui da planta baixa para o comando dos pontos de luz pertencentes ao circuito 1 de uma instalação elétrica residencial em baixa tensão.

Acerca das fiações indicadas, é correto afirmar que:

Alternativa A:
O diagrama está correto e os pontos de luz podem ser acionados de dois locais distintos.
Alternativa B:
O circuito não funcionará corretamente sempre que um dos interruptores do lado inferior da figura estiver acionado.
Alternativa C:
O diagrama está incorreto pois falta um condutor de retorno no trecho entre os pontos de luz.
Alternativa D:
O diagrama está incorreto pois há dois interruptores que apresentam apenas condutores de retorno.
Alternativa E:
O diagrama está incorreto porque o fio terra não deve ser indicado no esquema quando o objetivo é atender pontos de luz.
