Questão 1986827

Tecnologia da Informação · 2014

Questão

ID 1986827

Disciplina: Tecnologia da Informação

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2014 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

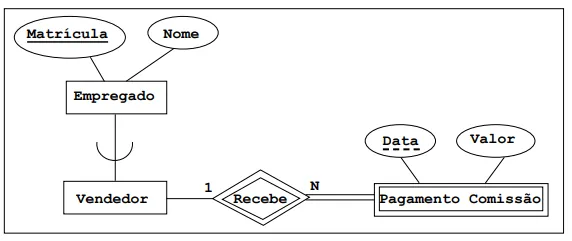

O mapeamento correto do Diagrama Entidade Relacionamento acima para um esquema de banco de dados relacional é:

Alternativa A:
VENDEDOR (Matrícula, Nome)
PAGAMENTO_COMISSAO (Matricula, Data, Valor)
PAGAMENTO_COMISSAO [Matrícula] →VENDEDOR [Matrícula]
Alternativa B:
EMPREGADO (Matrícula, Nome)
VENDEDOR (Matrícula)
PAGAMENTO_COMISSAO(MatEmpregado, MatVendedor, Data, Valor)
PAGAMENTO_COMISSAO[MatEmpregado] → EMPREGADO[Matrícula]
PAGAMENTO_COMISSAO[MatVendedor] → VENDEDOR[Matrícula]
Alternativa C:
EMPREGADO (Matrícula, Nome, FlagEhVendedor)
PAGAMENTO_COMISSAO (Matrícula, Data, Valor)
PAGAMENTO_COMISSAO[Matrícula] → EMPREGADO[MATRÍCULA]
Alternativa D:
PAGAMENTO_COMISSAO(Vendedor, Data, Valor)
EMPREGADO(Matrícula, Nome, Vendedor)
EMPREGADO[Vendedor]→PAGAMENTO_COMISSAO[Vendedor]
Alternativa E:
EMPREGADO (Matrícula, Nome)
PAGAMENTO_COMISSAO(Data, Valor)
RECEBE (Matrícula, Data)
RECEBE[Matrícula] → EMPREGADO[Matrícula]
RECEBE[Data] → PAGAMENTO_COMISSAO[Data]
