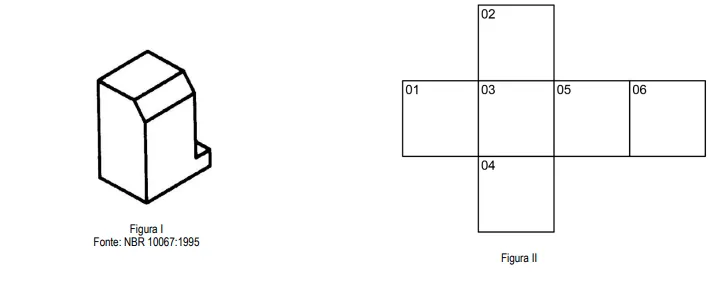

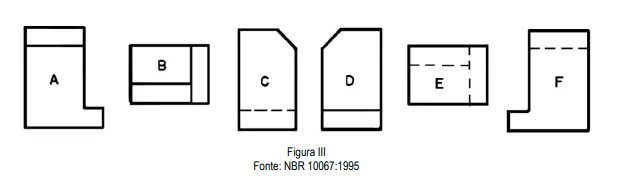

O sistema de projeções cilíndricas ortogonais baseia-se no cruzamento de dois planos perpendiculares que dividem o espaço em quatro partes denominadas diedros. O modelo é posicionado no diedro e o observador por sua vez analisa o modelo, que é projetado nos planos de projeção. A figura I representa uma peça em perspectiva localizada no 1° diedro do plano cartesiano. A figura II representa o posicionamento dos planos de projeção do 1° diedro rebatidos. A figura III representa as projeções ortogonais geradas a partir da peça exibida na figura I.

Considerando as informações apresentadas, é correto afirmar que:

Alternativa A:
Na figura III, a vista B corresponde a vista inferior do objeto, e deve ser posicionada no plano de projeção 02, exibido na figura II.
Alternativa B:
Na figura III, a vista E corresponde a vista inferior, e deve ser posicionada no plano de projeção 04, exibido na figura II.
Alternativa C:
Na figura III, a vista C corresponde a vista lateral esquerda, e deve ser posicionada no plano de projeção 05, exibido na figura II.
Alternativa D:
Na figura III, a vista D corresponde a vista lateral direita, e deve ser posicionada no plano de projeção 05, exibido na figura II.
Alternativa E:
Na figura III, a vista A corresponde a vista posterior, e deve ser posicionada no plano de projeção 06, exibido na figura II.
