Questão 1949065

Engenharia Mecânica · 2013

Questão

ID 1949065

Disciplina: Engenharia Mecânica

Assunto: Sistemas de Refrigeração

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

Alternativa A:

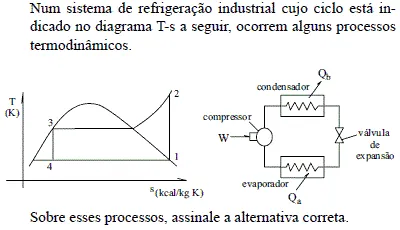

No diagrama T-s, o processo 1-2 corresponde a uma expansão isoentrópica, e esta ocorre no compressor.
Alternativa B:
No diagrama T-s, o processo 2-3 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.
Alternativa C:
No diagrama T-s, o trecho 4-1 corresponde a uma troca de calor no condensador onde o fluido de trabalho rejeita calor.
Alternativa D:
No diagrama T-s, o trecho 3-4 corresponde a uma compressão isoentrópica, e esta ocorre no compressor.
Alternativa E:
Segundo o diagrama T-s, o estado do fluido de trabalho no ponto 3 é o de vapor saturado seco. Este é o estado do fluido de trabalho na saída da válvula de expansão.
