Questão 1948873

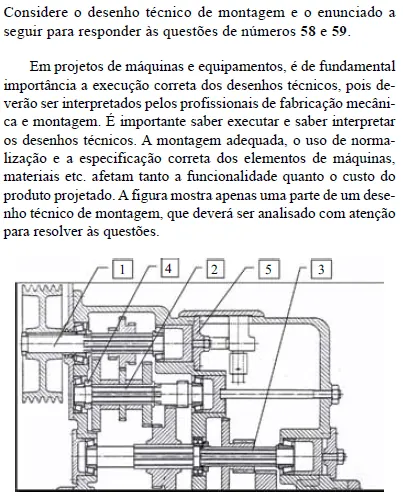

A engrenagem à esquerda do eixo 2, que possui o maior diâmetro entre as três mostradas, também possui o maior módulo normalizado, entre as três, e está bloqueada axialmente por dois anéis ou luvas espaçadoras.

A única peça da montagem que transmite torque ao seu eixo por meio de chaveta é a polia de múltiplos canais, sendo que todas as demais engrenagens, sem exceção, são montadas sobre eixo entalhado. Essa chaveta poderá ser especificada apenas pelo seu comprimento, se sua norma for a DIN 6885.

Existe uma falha na montagem de ajuste dos rolamentos cônicos do eixo 3, pois não se fez o aperto entre os anéis e os corpos rolantes, como se fez corretamente nos rolamentos do eixo 2, por meio do aperto da porca 4.

A polia da transmissão por correias é fixada axialmente ao eixo por meio de uma porca de aperto, mostrada à sua esquerda. Pode-se dizer que, se o diâmetro do furo do cubo da polia fosse de 40 mm e um anel elástico, para eixos, substituísse a função da porca, ele seria especificado pelo diâmetro do canal feito no eixo (encaixe), menor que 40 mm.

A polia da transmissão por correias é fixada axialmente ao eixo por meio de uma porca de aperto, mostrada à sua esquerda. Pode-se dizer que, se o diâmetro do furo do cubo da polia fosse de 40 mm e um anel, elástico para eixos, substituísse a função da porca, ele seria especificado pelo mesmo diâmetro de 40 mm, do eixo.
