Questão
ID 1922036Disciplina: Tecnologia da Informação
Assuntos: Portas Lógicas (AND, OR, NOT, XOR, NAND, NOR)
Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo
A tabela verdade abaixo, constituída pelas variáveis de entradas binárias A e B, tem como resultante a função binária S.
A | B | S |
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |

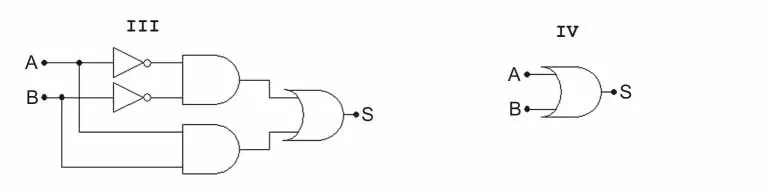

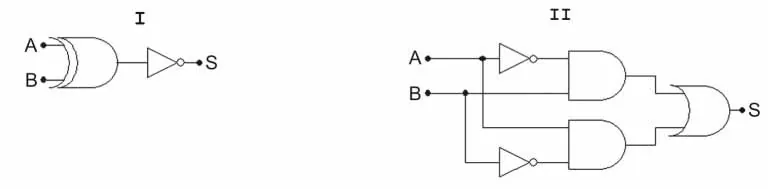

Pretende-se implementar a função S, e para isso são apresentados os circuitos digitais com portas lógicas a seguir:
Considerando as informações apresentadas acima, é correto afirmar APENAS que:
