Questão 1922032

Física · 2018

Questão

ID 1922032

Disciplina: Física

Assunto: Circuitos Elétricos e Leis de Kirchhoff

Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

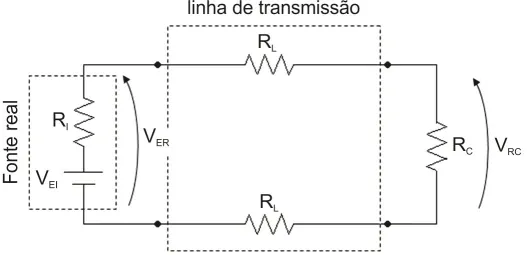

O circuito abaixo representa uma carga resistiva R_C = 4,8 Ω alimentada por uma fonte de tensão real V_ER, por sua vez composta pela fonte ideal V_EI = 12 V e resistência interna R_I= 0,2 Ω, através de uma linha de transmissão a qual possui suas perdas nos condutores representas pelas resistências R_L = 0,5 Ω.

A partir das informações fornecidas, é correto afirmar que:

Alternativa A:
a corrente na carga R_C é menor que a corrente fornecida pelo gerador, visto que existe perda na linha de transmissão.
Alternativa B:
a tensão da fonte real V_ER é exatamente igual ao valor da fonte ideal V_EI, visto que o valor da resistência interna R_I é muito baixo.
Alternativa C:
o rendimento da linha de transmissão certamente é de 100%.
Alternativa D:
a tensão resultante V_RC na carga independe do valor de R_C, visto que a fonte de tensão V_EI é fixa (valor de tensão constante).
Alternativa E:
a corrente em qualquer componente do circuito vale 2 A.
