Questão 1914061

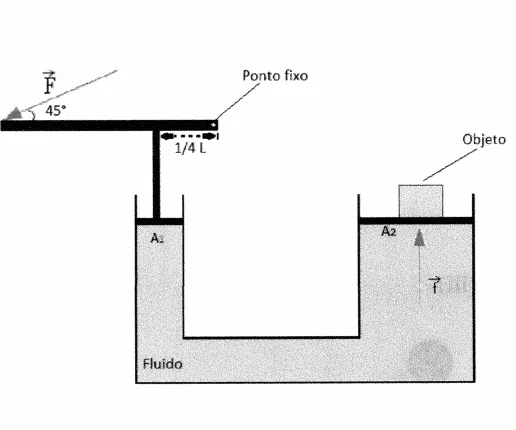

A figura a seguir mostra uma prensa hidráulica onde uma alavanca de tamanho L é acionada para que a força seja transmitida. A relação entre as áreas dos dois êmbolos é A₂ = A₁ \(\sqrt{2}.\) Sobre o êmbolo A₂ é colocado um objeto de massa m.

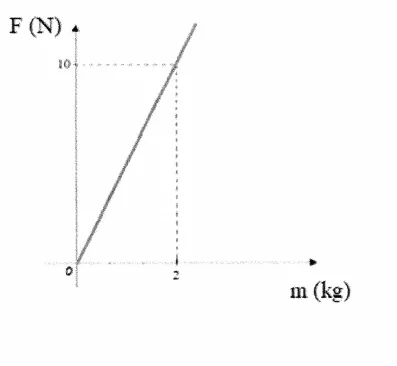

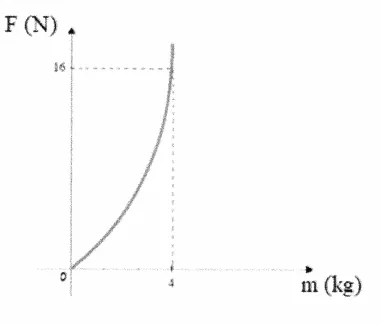

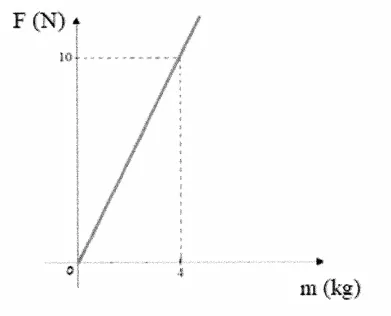

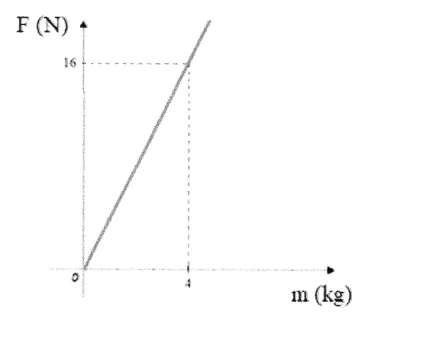

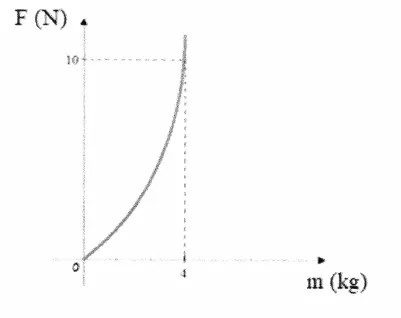

Considerando que o peso dos êmbolos é desprezível e que o fluido é incompressível, para que o sistema permaneça em equilíbrio, qual dos gráficos a seguir melhor representa a relação que deve existir entre a força F aplicada sobre a alavanca e a massa do Objeto?

Dado: g = 10 m/s²
