Questão 1913859 de Arquitetura - IFPI 2016

Questão

ID 1913859

Disciplina: Arquitetura

Assunto: NBR 6492 - Representação de Projetos de Arquitetura

Ano: 2016 Banca: IFPI - Instituto Federal do Piauí Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

A Figura 1 mostra um croqui de um típico detalhe de projetos arquitetônicos. Nas representações em planta, o uso de símbolos é essencial para garantir a legibilidade das informações e o perfeito entendimento dos partícipes (arquitetos, engenheiros, mestre de obras etc). Embora muitos profissionais adotem simbologias próprias em seus projetos, a configuração geométrica desses elementos gráficos faz parte da coleção de normas da ABNT (Associação Brasileira de Normas Técnicas).

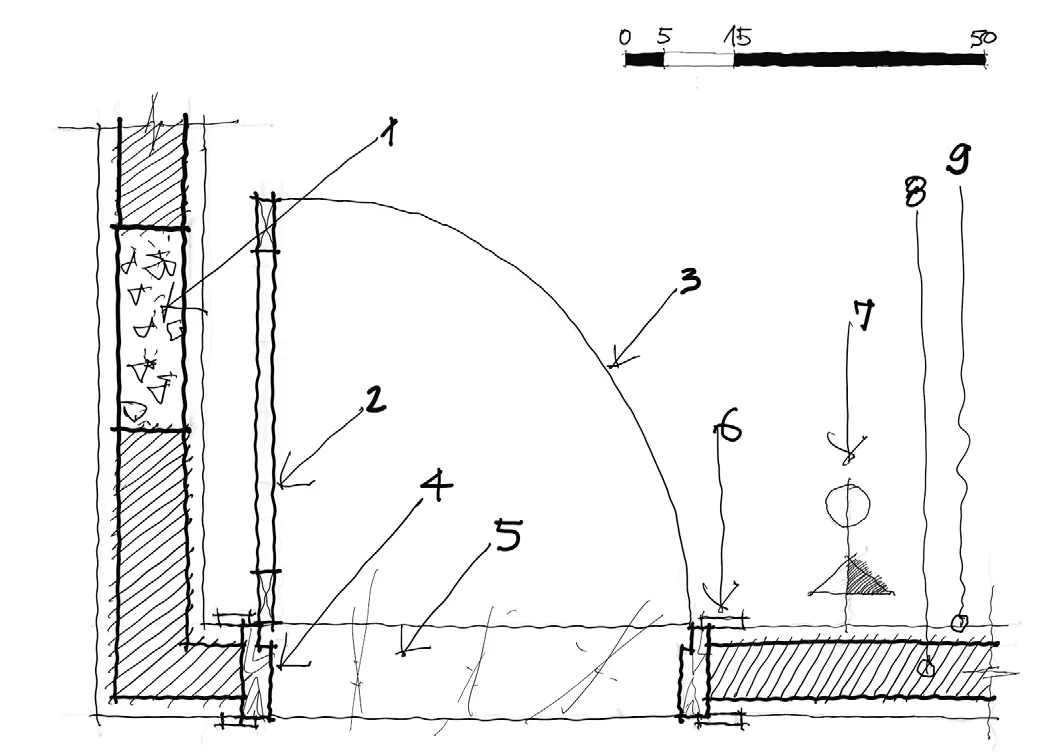

Figura 1 - Planta de um detalhe arquitetônico

Sobre os elementos representados na Figura 1 é CORRETO afirmar:

Alternativa A:
Os símbolos indicados em 7, segundo a NBR 6492, representam um interruptor de duas seções e uma tomada tomada de luz a meia altura (1.300 mm do piso acabado).
Alternativa B:
As hachuras representadas em 1 e 5 podem indicar, respectivamente, a presença de concreto e de um acabamento em pedra na soleira.
Alternativa C:
Os elementos gráficos indicados em 2 e 3 podem representar uma porta tipo Paraná. Sua estrutura geométrica também ilustra uma porta de correr.
Alternativa D:
A linha indicada em 9 representa o conjunto formado pelo emboço e reboco, além de indicar a presença de revestimento cerâmico e de um rodapé na parede.
Alternativa E:
Os desenhos indicados em 4, 5 e 6 representam a estrutura de sustentação e acabamento de uma porta de abrir e todos deverão obrigatoriamente ser construídos em madeira.
