Questão 1912954

Engenharia Mecânica · 2012

Questão

ID 1912954

Disciplina: Engenharia Mecânica

Assunto: Cinemática e Dinâmica de Mecanismos

Ano: 2012 Banca: IF PI Órgão: Instituto Federal de Educação Ciência e Tecnologia do Piauí

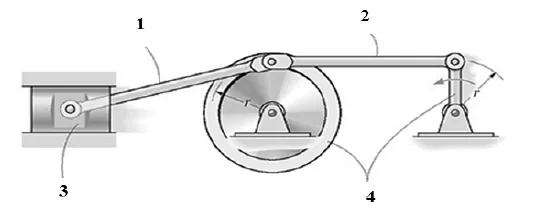

Segundo Hibbeler (2010), quando todos os pontos de um corpo rígido movem-se ao longo de trajetórias que se mantêm equidistantes de um plano fixo, diz-se que o corpo está em movimento plano. Há três tipos de movimento plano, em ordem de complexidade. No mecanismo mostrado abaixo, classifique seus tipos de movimentos e assinale a alternativa correta.

Alternativa A:
1 - Movimento plano geral, 2 - translação curvilínea, 3 - translação retilínea, 4 - rotação.
Alternativa B:
1 - Movimento plano geral, 2 - translação retilínea, 3 - rotação, 4 - translação curvilínea.
Alternativa C:
1 - Rotação, 2 - translação retilínea, 3 - translação curvilínea, 4 - movimento plano geral.
Alternativa D:
1 - Translação retilínea, 2 - translação curvilínea, 3 - movimento plano geral, 4 - rotação.
Alternativa E:
1 - Translação curvilínea, 2 - translação retilínea, 3 - movimento plano geral, 4 - rotação.
