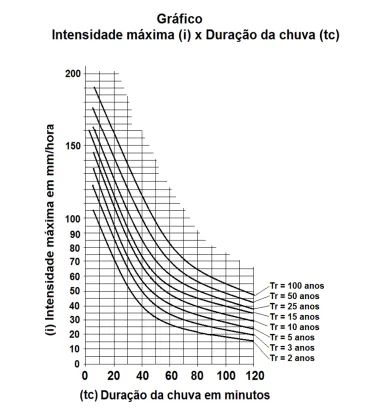

Considere as informações dos quadros 1 e 2 e o gráfico abaixo dos quadros.

Calcule a vazão máxima de projeto (Qp), em m³/segundo, para uma galeria de drenagem sob uma rua numa região residencial central de uma cidade, que é densamente construída. A bacia tem área de 35 hectares, comprimento de talvegue (L) de 4 km e diferença de altitude ao longo do talvegue (Delta h) de 22,7 m.

Fórmulas:

(1) tc = 57 . (L³ / Delta h)^0,385 (em minutos)

(2) Qp = C .i . A / 3,6 (em m³/segundo)

Em que:

tc = tempo de concentração ou duração da chuva em minutos;

Tr = tempo de recorrência (em anos);

L = comprimento do talvegue (em km);

Delta h = diferença de altitude no talvegue (em metros);

Qp = vazão máxima de projeto (em m³/segundo);

i = intensidade máxima da chuva (em mm/hora);

C = coeficiente de concentração;

A = área da bacia (em km²).

Quadro 1
Ocupação da área	Tempo de recorrência - Tr (anos)
Residencial	2
Comercial	5
Áreas com ed. de serviço público	5
Artérias de tráfego	5 a 10

Quadro 2
Zonas	C
Centro da cidade densamente construído	0,85
Partes adjacentes ao centro com menor densidade	0,70
Áreas residenciais com poucas superfícies livres	0,60
Áreas residenciais com muitas superfícies livres	0,45
Subúrbios com alguma edificação	0,20
Matas parques e campos de esportes	0,12

Com base nos dados apresentados, a vazão máxima da galeria é igual a:
