Questão
ID 1906631Disciplina: Engenharia Civil
Assunto: Planimetria e Altimetria
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Araçariguama

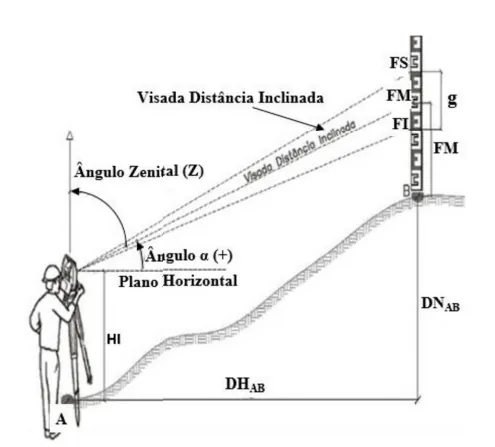

A figura adiante representa uma visada inclinada sendo calculada por um operador, onde:
■ FS=fio estadimétrico superior
■ FM-= fio estadimétrico médio
■ Fl= fio estadimétrico inferior
■ DH= distância horizontal
■ g=intervalo de leituras na mira (FS-FI)
■ Z = ângulo vertical Zenital
Interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:
( ) Para obter a distância horizontal (DH) se for usado o ângulo \(\alpha\) : DHa-b= 100 x g x cos2 \(\alpha\)
( ) Para obter a distância horizontal (DH) se for usado o ângulo Z: DHa.b = 100 x g x sen2 Z
( ) Para obter o desnível (DN): se for usado o ângulo \(\alpha\) : DNa-b = 50 x g x sen (2 x 0) - FM + Hi
( ) Para obter o desnível (DN): se for usado o ângulo Z: DNa.b = 50 x g x sen (2 x Z) - FM + Hi
