Assunto: Circuitos Elétricos e Leis de Kirchhoff

Ano: 2026 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

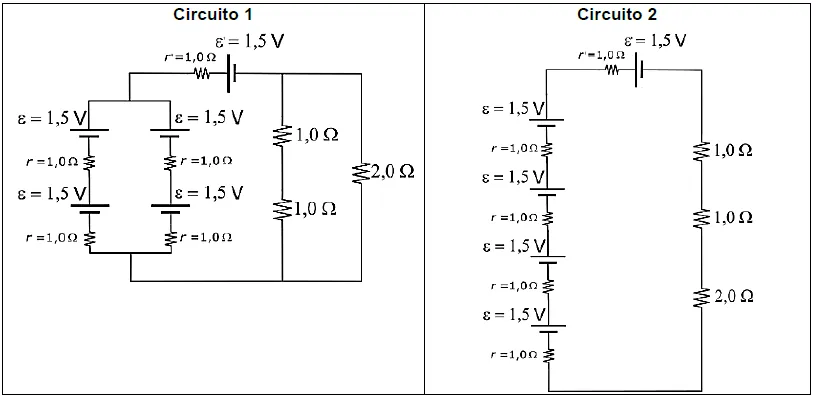

O laboratorista do laboratório de Física montou dois circuitos elétricos com os seguintes elementos: Quatro pilhas de ε=1,5 V e r=1,0 Ω; um motor de ε′=1,5 V e r′=1,0 Ω; um resistor de 2,0 Ω; e dois resistores de 1,0 Ω, como mostra a figura a seguir.

Desconsiderando a resistência dos fios que fazem as ligações, é correto afirmar que:

Alternativa A:
a corrente elétrica que atravessa o motor no Circuito 2 é quatro vezes maior do que no Circuito 1.
Alternativa B:
o resistor de 2 Ω está submetido à mesma ddp nos dois circuitos.
Alternativa C:
os geradores equivalentes dos circuitos 1 e 2 são iguais.
Alternativa D:
a potência dissipada pelo resistor de 2 Ω no Circuito 2 é quatro vezes maior do que a potência dissipada por esse resistor no Circuito 1.
Alternativa E:
a ddp nos terminais do motor no Circuito 1 corresponde à metade da ddp nos terminais do motor no Circuito 2.
