Questão 1895619

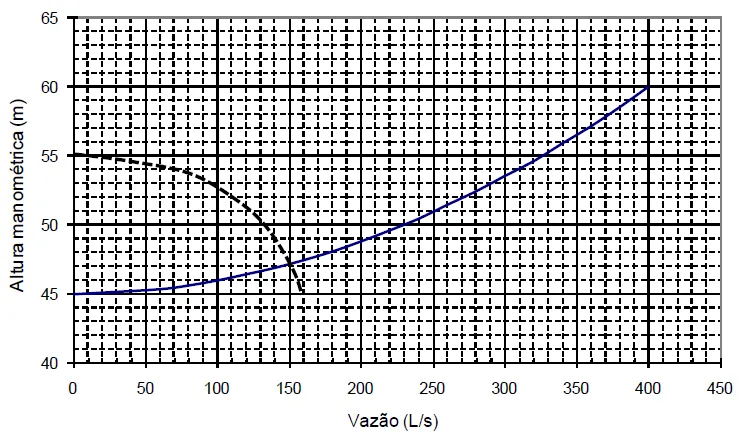

A figura abaixo mostra curvas típicas de uma estação elevatória de água: curva da bomba e curva do sistema. A curva da bomba representada refere-se apenas a uma unidade, do tipo centrífuga de eixo horizontal. Com base na interpretação da figura em foco, responda:

Curvas de uma estação elevatória de água

– Qual o valor, em metro (m), da altura geométrica de bombeamento (HG)?

– Qual o ponto de trabalho (Vazão L/s X Altura manométrica m) da instalação representada (P1)?

– Considere a instalação, associada em paralelo, de uma segunda bomba, com características idênticas à representada. Desenhe sobre a figura e responda: qual o ponto de trabalho (Vazão L/s X Altura manométrica m) considerado o funcionamento simultâneo das duas bombas) (P2)?

Com base nas suas respostas às questões anteriores, assinale a alternativa que apresenta a sequência CORRETA de respostas, na ordem em que foram apresentadas as questões.
