Questão 1895547

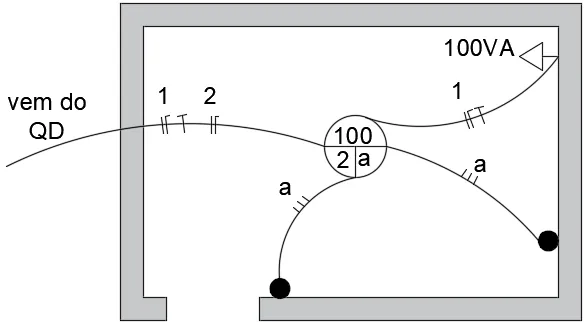

Considerando a planta elétrica mostrada na figura abaixo e a NBR 5410 – Instalações elétricas de baixa tensão, analise as afirmativas abaixo e assinale a alternativa correta.

I. O esquema mostrado na figura está correto, representando um comando paralelo e uma tomada baixa.

II. A seção mínima dos condutores do circuito 1 é de 4 mm².

III. A seção mínima dos condutores de retorno é de 1,5 mm².

IV. A seção mínima do condutor de proteção é de 2,5 mm².

V. Os interruptores da figura são do tipo intermediário.
