Questão 1894655

Tecnologia da Informação · 2022

Questão

ID 1894655

Disciplina: Tecnologia da Informação

Assunto: DER - DIAGRAMA DE ENTIDADE E RELACIONAMENTO

Ano: 2022 Banca: UFSC - Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

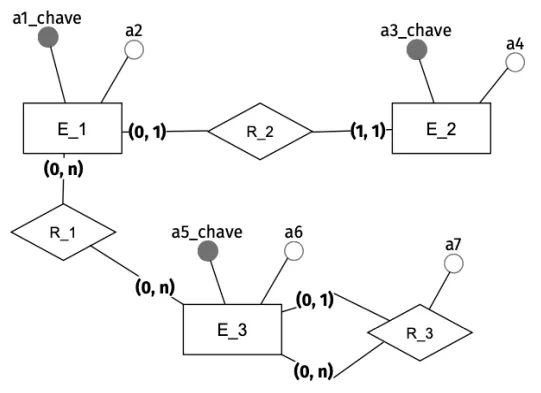

Considere o esquema conceitual a seguir descrito através de um dialeto do MER (Modelo Entidade Relacionamento).

Assinale a alternativa que apresenta um esquema lógico relacional (um conjunto de tabelas) válido como resultado do mapeamento do esquema conceitual. Atributos destacados em negrito indicam chaves primárias e atributos com sufixo “_fk” indicam chaves estrangeiras.

Alternativa A:
E_1 (a1_chave, a2, a3_chave_fk)
E_2 (a3_chave, a4)
R_1 (a1_chave_fk, a5_chave_fk)
E_3 (a5_chave, a6, a7, a5_chave_fk)
Alternativa B:
E_1 (a1_chave, a2, a5_chave_fk)
E_2 (a3_chave, a4, a1_chave_fk)
E_3 (a5_chave, a6, a7, a5_chave_fk)
Alternativa C:
E_1 (a1_chave, a2)
E_2 (a3_chave, a4, a1_chave_fk)
R_1 (a1_chave_fk, a5_chave_fk)
E_3 (a5_chave, a6)
R_3 (a5_chave_fk, a7)
Alternativa D:
E_1 (a1_chave, a2, a3_chave_fk)
E_2 (a3_chave, a4)
R_1 (a1_chave_fk, a5_chave_fk)
E_3 (a5_chave, a6)
R_3 (a5_chave1_fk, a5_chave2_fk, a7)
Alternativa E:
E_1 (a1_chave, a2)
E_2 (a3_chave, a4)
R_1 (a1_chave_fk, a5_chave_fk)
R_2 (a1_chave_fk, a3_chave_fk)
E_3 (a5_chave, a6)
R_3 (a5_chave1_fk, a5_chave2_fk, a7)
