Questão 1885643

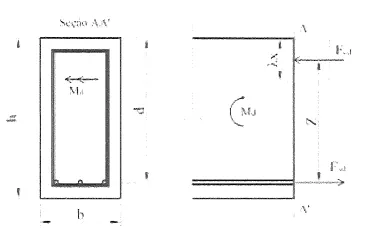

Na figura abaixo, são indicadas a seção transversal de uma viga de concreto armado com armadura simples e as resultantes das tensões da estrutura. O momento fletor solicitante de cálculo é \(M_d\) e \(A_S\) é a área total da seção de armadura CA-50 \((f_{yd}=43kN/cm^{2})\) tracionada.

Dados:

\(M_{d}=15.000kNcm\)

Braço de alavanca \(Z=50cm\)

Através do equilíbrio de momentos, determine A_s
