Questão 1876116

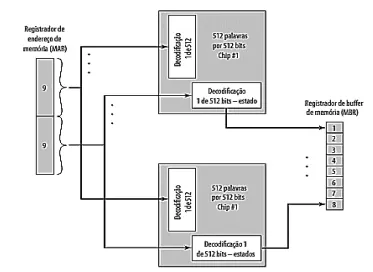

A figura mostra a organização possível de uma memória consistindo em 1M palavra por 64 bits por palavra.

A figura mostra a organização possível de uma memória consistindo em 1 M palavra por 8 bits por palavra. Para 1 M palavra, 20 linhas de endereço são necessárias. Os 18 bits menos significativos são direcionados para todos os 32 módulos. Os 2 bits de alta ordem são entradas para um módulo lógico de seleção de grupo que envia um sinal chip enable a uma das quatro colunas de módulos.

Esse tipo de organização de memória funciona desde que o tamanho da memória seja igual ao número de bits por chip.

O endereço é apresentado a 8 chips de 256 K × 1 bit, cada um oferecendo a entrada/saída de 1 bit.

Para palavras de 256 K, um endereço de 18 bits é necessário, sendo fornecido ao módulo a partir de alguma fonte externa (por exemplo, as linhas de endereço de um barramento ao qual o módulo está conectado).
