Questão 1810442

Tecnologia da Informação · 2009

Questão

ID 1810442

Disciplina: Tecnologia da Informação

Assunto: Diagramas Comportamentais

Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Financiadora de Estudos e Projetos

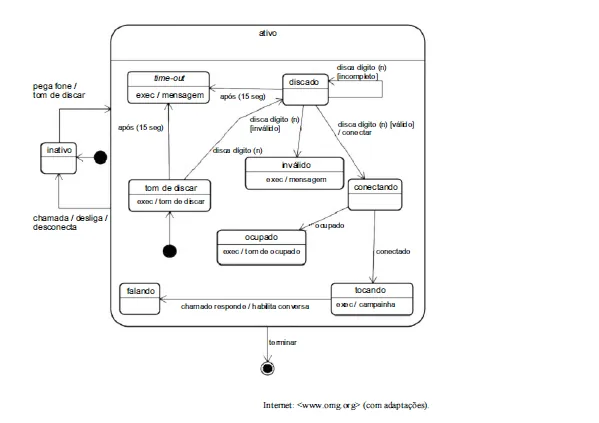

Considerando o diagrama ilustrado na figura acima, que representa um sistema telefônico, assinale a opção correta a respeito de UML e orientação a objetos.

Alternativa A: O sistema em tela tem 13 possíveis estados e, em determinado instante, pode-se encontrar em apenas um deles.
Alternativa B: O sistema pode alcançar o estado de time-out sem que tenha sido emitido um tom de discar.
Alternativa C: Após o alcance do estado falando, apenas o estado terminar pode ser alcançado.
Alternativa D: Para que o estado conectando seja atingido, é necessário que todas as seguintes condições tenham ocorrido: n dígitos tenham sido
discados; um dígito inválido não tenha sido digitado desde o recebimento do último tom de discar; e a campainha não tenha
tocado.
Alternativa E: Um sistema no estado ocupado pode não estar no estado ativo.
