Questão
ID 1798428Disciplina: Engenharia Civil
Assuntos: Pórticos, Quadros e Arcos
Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Companhia Catarinense de Águas e Saneamento

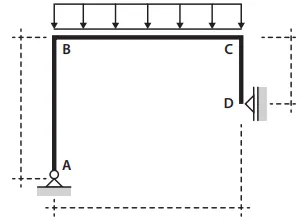

Dado o pórtico plano de estrutura isostática:
Carga distribuída
Assinale a alternativa que representa corretamente o diagrama de momento fletor do pórtico apresentado:
