Questão 179556 de Arquitetura - VUNESP 2026

Questão

ID 179556

Disciplina: Arquitetura

Assuntos: NBR 17006 - Desenho Técnico - Requisitos para Representação dos Métodos de Projeção, NBR 8403 - Aplicação de Linhas em Desenhos - Tipos de Linhas - Larguras das Linhas

Ano: 2026 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de São José do Rio Preto

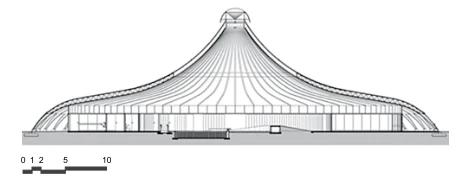

Considere a figura a seguir, um corte de um dos edifícios que compõem o conjunto Sarah Brasília Lago Norte, da Rede Sara de serviços de saúde, projetado pelo arquiteto João Filgueiras Lima.

(Arquivo pessoal; imagem usada com autorização)

Pode-se observar no desenho um conjunto de linhas que convergem para o eixo de simetria da estrutura de cobertura. A variação da distância entre essas linhas corresponde à representação, segundo a convenção de desenho técnico, da

Alternativa A:
curvatura convexa da face externa da cobertura, revertendo para côncava nas bordas, representada pelo desenho sinuoso das linhas.
Alternativa B:
distribuição de elementos estruturais ao longo do vão pelo qual passa o corte, correspondendo o espaçamento das linhas à variação dos esforços solicitantes.
Alternativa C:
curvatura horizontal da superfície, como efeito da projeção de linhas, imaginárias ou existentes, sobre o plano de projeção.
Alternativa D:
conformação de efeitos decorativos em uma parede de fundo que aparece em vista no desenho.
Alternativa E:
conformação de elementos de suporte de um forro que flutua sobre o espaço interno do edifício.
