Questão 1789443

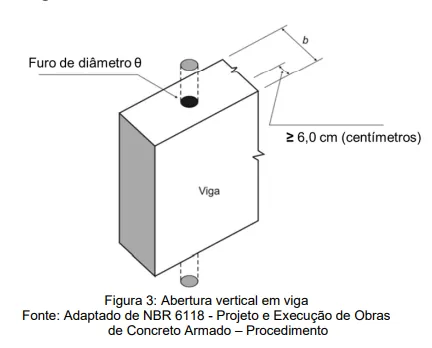

Suponha uma viga com largura b=21 cm (centímetros), conforme apresentado na Figura 3 a seguir. Um furo que atravessa a viga na direção da altura será necessário para a passagem de tubulação vertical. O engenheiro responsável pelo projeto definiu que o diâmetro θ (theta) do furo deve ser o maior possível, desde que atenda alguns limites, conforme descrito na norma brasileira (NBR) 6118:2014 - Projeto e Execução de Obras de Concreto Armado – Procedimento: o furo não deve ter diâmetro superior a 1/3 da largura (b) da viga na região desse furo; a distância mínima do furo à face mais próxima da viga deve ser no mínimo igual a 6 cm, de acordo com o cobrimento adotado. Demais verificações já foram consideradas pelo engenheiro.

Identifique o maior diâmetro θ possível para o furo e assinale a alternativa correta.
