Questão 1780188

Considere a viga bi-apoiada da figura a seguir, cujas tensões-deformações ficarão restritas ao regime elástico-linear e que são válidas as hipóteses e as formulações de Bernouilli-Euler, com o respectivo sistema cartesiano (X, Y, Z) com origem no ponto A. Observe que a viga tem comprimento L_V e momentos de inércia em torno dos eixos X e Y dado, respectivamente, por l_X-X e l_y-y. O material da viga é feito com o AÇO ASTM A572 Grau 50, que tem módulo de elasticidade E_V = 205.000 MPa.

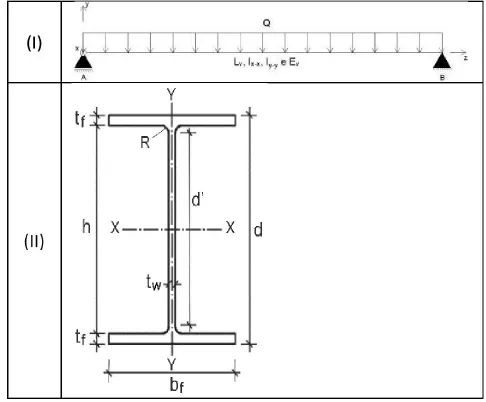

Modelo estrutural de viga bi-apoiada e sua respectiva seção transversal. (1) Modelo estrutural e (Il) Seção transversal.

Considere que a viga tem comprimento de L_v = 3,00m, carregamento de Q = 2.050 \(\frac{kN}{m}\) e módulo de elasticidade E_v = 205.000 MPa, indique qual é Perfil W mais econômico para os deslocamentos não sejam superiores a 3,00 cm.
